参考データ

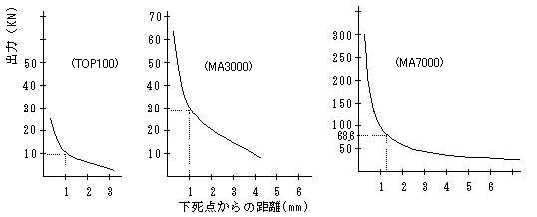

性能曲線

剪断力（打ち抜き）の計算方法

　　　使用する材料を打ち抜く場合に必要とする圧力を求める計算式は、次の通りです。
　　　　Ｐ　＝　Ｋ　x　τ　x　ｌ　x　t　x　1/100＝　Ｋ　x　τ　x　π　x　d　x　t　x　1/100
Ｐ ：打ち抜き圧力(kN) Ｋ ：打ち抜き条件による補正係数(Max1.25) τ ：材料の剪断抵抗（下記表）
l ：加工による形状の週長(mm) t ：材料厚さ(mm) π ：円周率（３．１４１５）
d ：加工による形状の直径(mm)
*　1kN = 98kgf ≒0.1ton 　　10kN = 980kgf ≒ 1ton

各種剪断抵抗および引張り強さ
