ドリルの再研削を手研ぎによって行うことは、長年その作業に精通した熟練者でも大変難しいものです。
ドリル研削機「ドルケン」は、
「正確な芯出しのための超高精度、安定した再研削が得られる簡単な操作性、何処でも落ち運びが出来る小型超軽量性をー、」
という多くのユーザーニーズに応えかつ低価格を実現させた画期的な製品です。
仕様比較

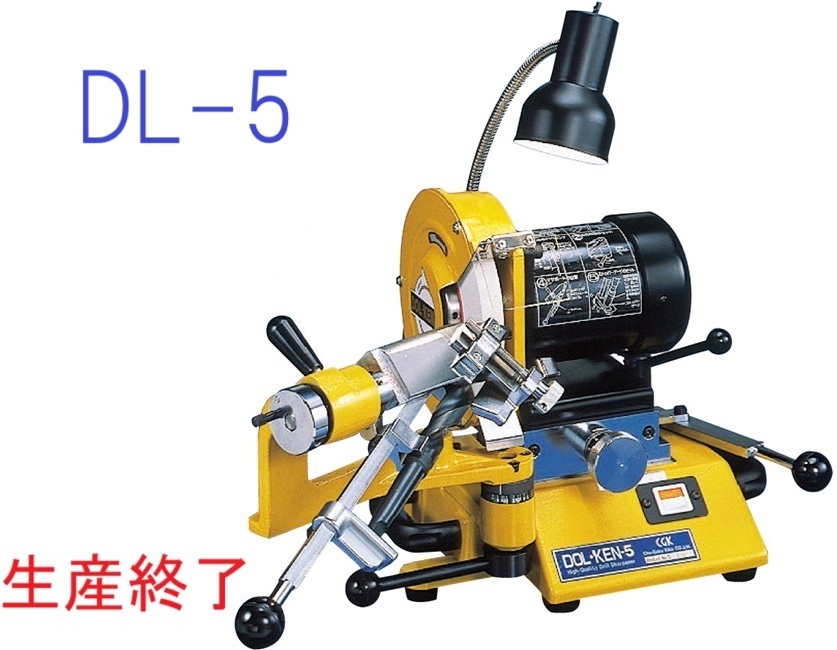

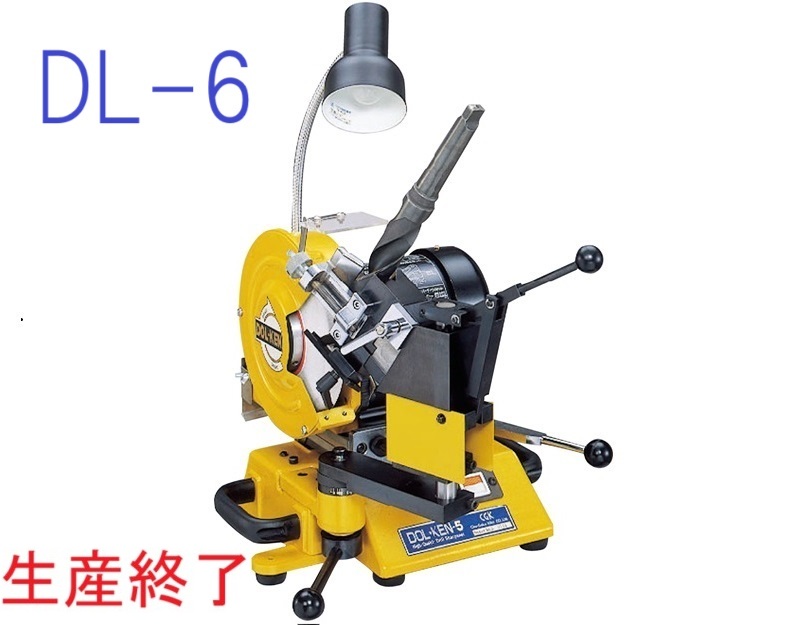

| 型式 | DL-3 | DL-3S | DL-5 | DL-6 | DL-7 |
|---|---|---|---|---|---|
| タイプ | 山形、一文字、ローソク研削対応 | 山形、一文字、ローソク研削対応 | 鉄骨、山形、一文字、ローソク研削対応 | 鉄骨、山形、一文字、ローソク研削対応 | 山形研削専用 |
| 標準（山形）研削 | 〇 | 〇 | 〇 | 〇 | 〇 （円錐研削） |
| ローソク研削 | 〇 | 〇 | 〇 | 〇 | × |
| 一文字研削 | 〇 | 〇 | 〇 | 〇 | × |
| シンニング研削 | 〇 N型 | 〇 N・Ｘ型 | 〇 N型 | 〇 N・Ｘ型 | 〇 Ｘ型 |
| 研削範囲 (mm) | φ２～１３（標準ストレートドリル） | φ２～１３（標準ストレートドリル） | φ１３～３２（テーパードリル） | φ１３～３２（テーパードリル） | φ3～１３（標準ストレートドリル） |
| ドリル先端角度 | １１８°・１３０° ０°・－５°・－１0° | １１８°・１３０° ０°・－５°・－１0° | 90°・118°・130°・160°・180° ー５°・ー10° （As You like) | 90°・118°・130°・160°・180° ー５°・ー10° （As You like) | 90°・118°・130° |
| 寸法 (mm) | 260x210x250 | 260x240x300 | 250x250x350 | 250x300x350 | 430x300x270 |
| 本体重量 (kg) | １７ | １８ | ３５ | ４０ | ２０ |
| 消耗品 | 砥石/ドレッサー | 砥石/ドレッサー | 砥石/ドレッサー | 砥石/ドレッサー | 砥石/ドレッサー |
| 電源 | AC 100V | AC 100V | AC 100V | AC 100V | AC 100V |
【シンニング装置】
ＤＬ－３、ＤＬ－５を、既にお持ちのお客様で、Ｘ型シンニングをご希望であれば、オプションのシンニング装置
ＳＮ-3または、ＳＮ-5をお求め頂きますと、ＤＬ－３Ｓ、ＤＬ－６と同じ機能でドリルを研削頂けます。
-
※DL1/DL3 消耗品
品番：K20104-027-00
品名：PA砥石
用途：ハイス・コバルトドリル用 -
-
※DL1/DL3 消耗品
品番：K20134-027-00
品名：GC砥石
用途：超硬ドリル用 -
-
※DL1/DL3 消耗品
品番：K20104-045-00
品名：ダイヤモンドドレッサー
用途：DL1/DL3用ドレッサー -
-
※DL3S 消耗品
品番：K20404-025-0A
品名：DL3S用 ＣＢＮ砥石
用途：ハイス・コバルトドリル用 -
-
※DL3S 消耗品
品番：K20400-098-00
品名：スティック砥石
用途：ＣＢＮ/SDC/BDC用 -
-
※DL90 消耗品
品番：K21100-207-10
品名：DL９０用 BDC砥石
用途：ハイス・コバルト・超硬用 -
-
※DL5/DL6 消耗品
品番：K20504-076-00
品名：85A砥石
用途：ハイス・コバルトドリル用 -
-
※DL5/DL6 消耗品
品番：K20504-043-00
品名：電着ドレッサー
用途：DL5用ドレッサー -
＊オプションでCBN砥石（ﾎﾞﾗｿﾞﾝ）/SDC砥石(ﾀﾞｲﾔ)が有ります
