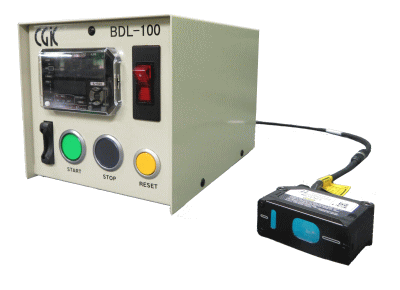

下死点データロギング装置

◆量産品の数値管理に最適
◆小型で省スペース
◆閾値を超えた場合にエラー停止可能
◆測定データの記録が可能




型 式 BDL-65  BDL-100
測 定 範 囲 55〜75mm 70〜130mm
繰り返し精度 ±0.002o
ファイル形式 CSV形式
ファイル数 最大1,000ファイル*1
電 源 AC100V±10% 50/60Hz
寸 法 140W×200D×130H(mm)
重 量 2.5kg
コ ー ド 3芯1.8mm(アース付)
 *1  SDカードに空き容量があっても最大1,000ファイルが上限です。
    1ファイルの容量は測定回数(記録数)により異なります。
    また、1ファイルの最大測定回数 (記録数)は、お使いのソフトウェアより
    異なります。

※SDカードは付属しておりません。別途16GB以下のSDカードをご用意ください。
※センサーの取付け方法や、空中の浮遊物、強い光によって誤差が発生する
 場合がございます

 *小型で設置は省スペースです。

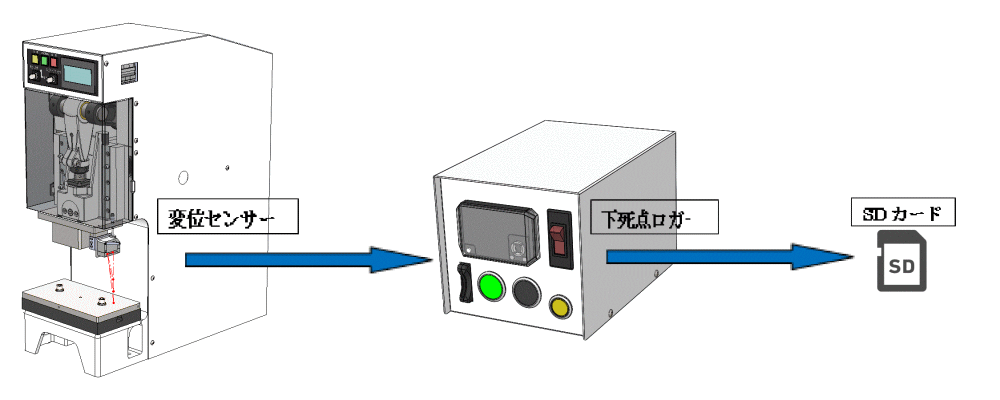

*レーザー光で下死点を測定、SDカードに記録できます。
*閾値を超えるとエラー検知し、停止信号を出力する事でプレス機を停止させる事も可能です。
*測定データ記録管理で下死点変化確認、プレス機、金型等の不具合予測が可能です。
*当社プレス機だけでなく、他社プレス機やシリンダー、スライドテーブルにも取付可能です。
*お客様の設置環境に合わせて、2つの測定範囲の違うものからお選びいただけます。
